Установка ГНБ

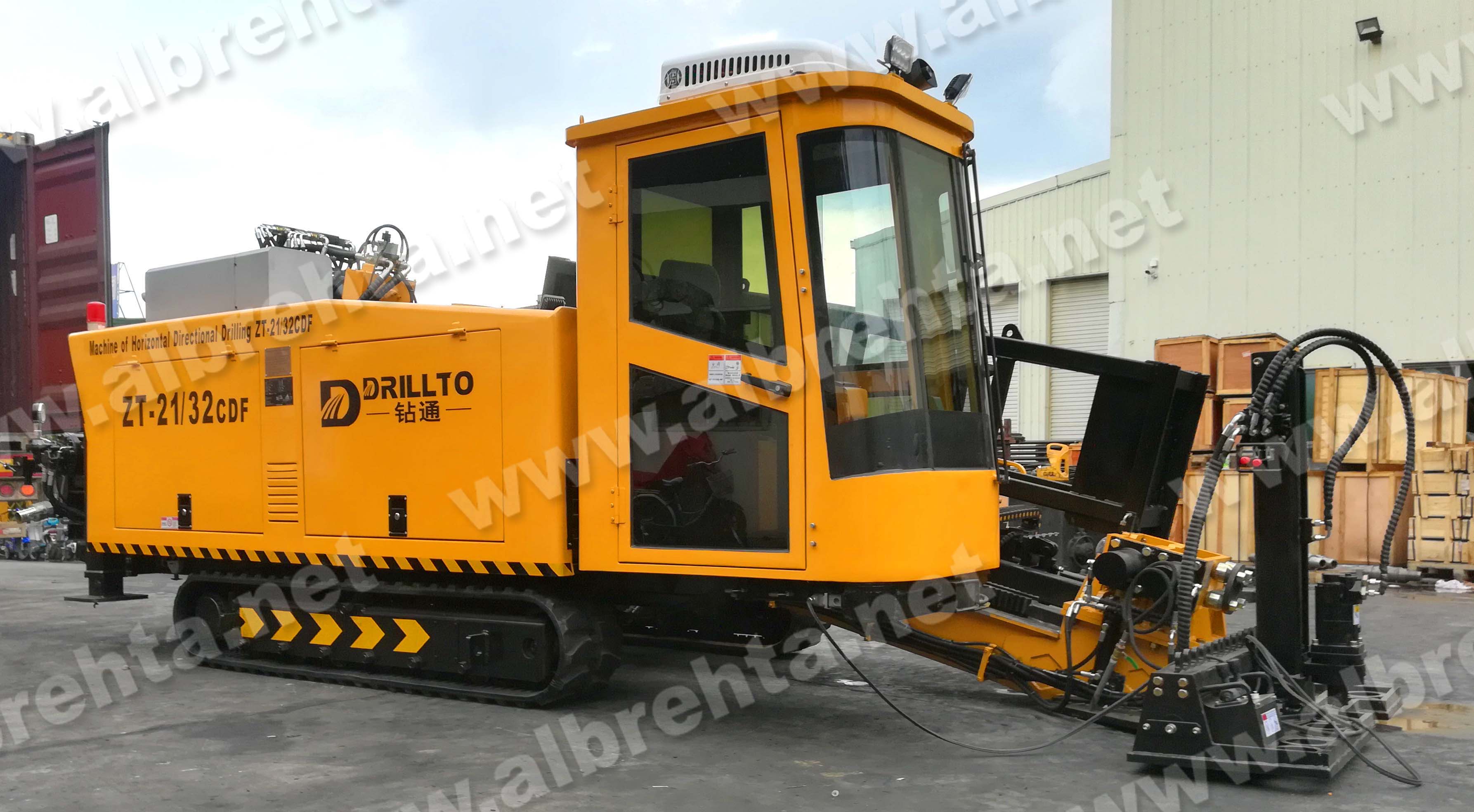

На фото - установка Горизонтально-направленного бурения DRILLTO ZT-21/32CDF

Установка гнб (горизонтально направленного бурения) нашла свое применение еще с 60-х годов и по сей день.  Использование таких машин позволяет выполнять бестраншейную прокладку коммуникаций различного типа и разной длины. Одним из первооткрывателей и создателем первых гнб установок является Martin Cherrington. В 1964 он изобрел свою первую ГНБ установку. В то время прокладка коммуникаций велась открытым способом и об установках горизонтального бурения не было и речи. В городах повсеместно прокладывались трубопроводы газа и воды и прокладка открытым способом доставляла городам массу проблем, оставляя после себя выбоины, проседания и мусор. А теперь только представьте какие сложности возникнут при прокладке газовой трубы через реку. Какие расходы влечет за собой не использование ГНБ метода при прокладке трубы под руслом реки. Именно прокол под рекой Пахаро в Калифорнии можно считать первым крупным ГНБ проколом после которого началась эра ГНБ.

С того времени горизонтально направленное бурение начало свое развитие и на данный момент применяется во всем мире. Модернизация установок гнб, инструмента и буровых растворов происходит и сейчас. Завод по производству DRILLTO расположенный в Китае каждый год обновляет модельный ряд, основываясь на требованиях заказчиков. Инженеры завода не только улучшают агрегатную составляющую машин, но и подключают новые, дополнительные опции.

В 2018 году  в модельный поступили новые установка горизонтально направленного бурения комплектующиеся:

  • Двухточечной подвеской
  • Системой дотяжки буровых штанг
  • Пропорциональным управлением подачи бентонита из кабины

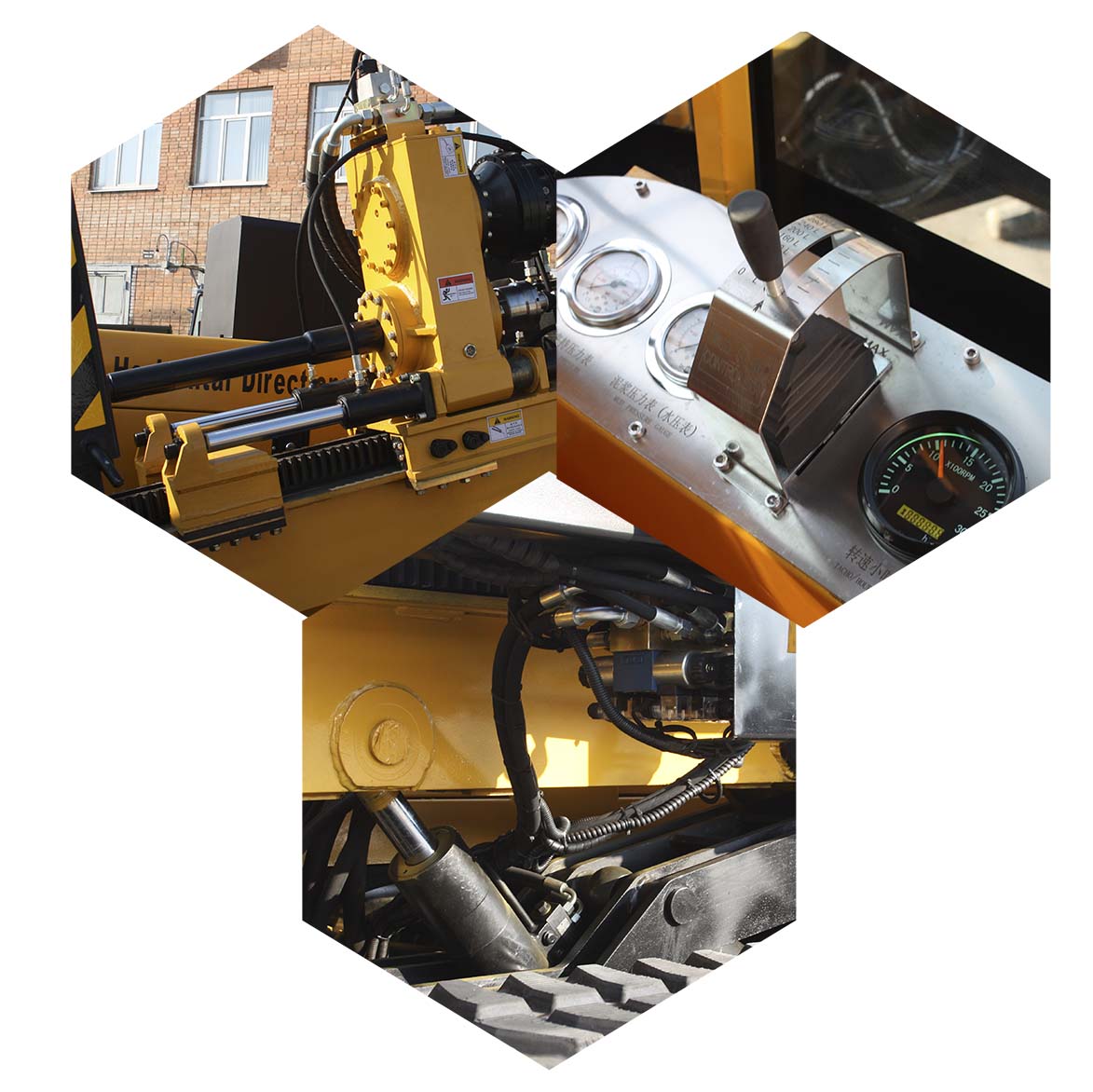

Помимо этого большинство моделей комплектуются поворотной кабиной, Американскими агрегатами (вертлюг DEUBLIN, Насосы DANFOSS), моющими пистолетами, кондиционерами и отопителями, автоматической системой смазки штанг, краном манипулятором.

На сегодняшний день установка для прокола есть на вооружении у большинства ЖКХ, водоканалов, энергетических компаний и газовых служб. Это обусловлено тем, что сейчас особенно в городах осуществить прокладку водопровода, газопровода или энерго-кабеля открытым путем не только потребует огромных денежных и временных затрат, но и просто невозможно.

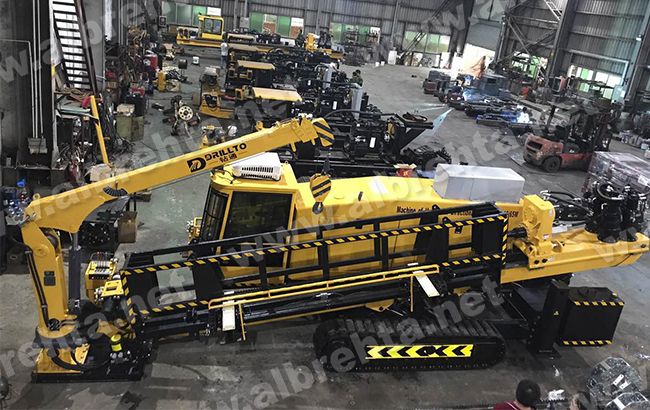

На фото - сборка установки Горизонтально-направленного бурения DRILLTO ZT-40/65М

Главным вопросом на сегодня является - Какую установку гнб выбрать? Ответ на этот вопрос можно разделить на несколько пунктов:

Первым главным критерием выбора установки гнб является ее применение. Для чего переплачивать если вам необходима небольшая установка для прокладывания коммуникаций небольшого диаметра и на небольшой метраж. Для вас отлично подойдет небольшая малогабаритная Drillto ZT-5 или даже Drillto ZT-21/32CDF с тяговым усилием до 32 тонн. Данная установка вполне закроет потребности по протяжке на расстояние до 500м. И максимальным расширением в зависимости от длины прокола до 700мм. Установка такого класса прекрасно выполнит объемы работ небольшого водоканала или энергетической компании.

Для компаний которые занимаются именно ГНБ проколами такой установки будет недостаточно и рекомендуется рассмотреть покупку машины от среднего класса такой как Drillto ZT-40/65М способную развивать тяговое усилие до 65тонн, при этом имея габариты установки малого бурения. Размеры установки, вес, резиновые траки и шумоизоляция  полностью адаптируют данную модель для использования ее в городских условиях. Данная машина гнб отличный вариант для компаний которые занимаются прокладками своих коммуникаций будь то водоснабжение, газоснабжение, энергетика, канализации и тд. Это обуславливается возможностью выполнить пилотный прокол на расстояние до 1000м. И расширение скважины в зависимости от длины до 1200мм. Большим плюсом данной установки является наличие манипулятора до 3,2тонны.

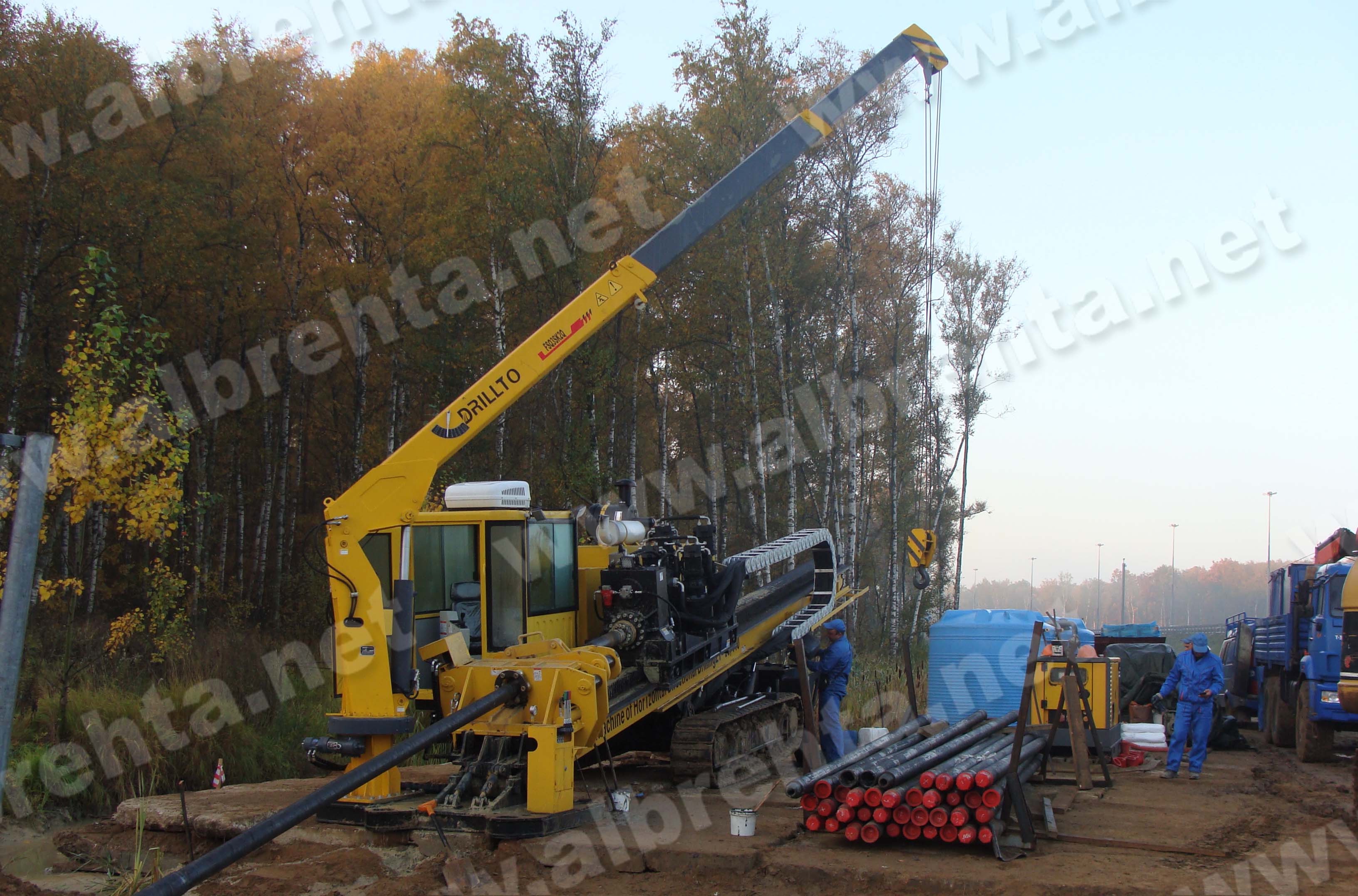

На фото - работа установки Горизонтально-направленного бурения DRILLTO ZT-60/110

На фотографии представлена установка которую можно было бы отнести сразу к двум категориям из данного списка. Во первых, за счет ее габаритов, веса и использования резиновых траков ее можно использовать в городских условиях, но в тоже время она способна развивать тяговое усилие то 110 тонн,  что относит ее к машинам большого бурения. Установка DRILLTO ZT-60/110 способна выполнить прокол свыше 1000м и выполнить затяжку трубы в зависимости от длины диаметром свыше 1200мм.

К третьему классу в данной категории следует отнести компании занимающиеся большим бурением. К такому классу относятся установки тяговым усилием от 100тонн. Данные гнб комплексы в большинстве случаев используются для затяжки труб больших диаметров или для проколов с большой длинной скважины. В данном сегменте отличный вариант для покупки установка гнб DRILLTO ZT-150. Данная модель применима к большим переходам от 1км и выше и диаметром расширения, в зависимости от длины прокола, более 1200мм.

Вторым критерием для правильного выбора установки ГНБ является расчет стоимости ее обслуживания, как инструмента так и запасных частей. Несмотря на то что большинство производителей дают год гарантии на установку гнб, после окончания данного срока покупку запасных частей необходимо будет оплачивать самостоятельно. К сожалению далеко не все покупатели гнб установок интересуются вопросом стоимости агрегатов и запчастей на выбираемою марку гнб машины. Стоимость запасных частей на китайские буровые установки в разы ниже аналогичных запчастей американских и европейских и это важно!

Третьим и немало важным критерием является цена установки ГНБ. Цена на установки DRILL TO зависит исключительно из класса установки и агрегатной части. Заказчик может самостоятельно выбрать комплектацию установки ГНБ добавив или в тоже время исключив опции которые ему необходимы или в которых он не нуждается. Тем самым получая комплекс гнб по реальной цене, не переплачивая за излишества. Конечно же в последующем есть возможность и модернизации комплекса если заказчику будет необходима дополнительная опция или агрегат.

К четвертой критерии поиска можно отнести социальный фактор. В него входят в основном отзывы людей которые уже работают на данных установках гнб, проколы которые были успешно или не успешно завершены на данных машинах, проблемы с которыми они сталкиваются в обслуживании гнб установки или при ее ремонтах.
