УСЛУГИ ГНБ

Горизонтально направленное бурение в наши дни является самой продвинутой технологией при выполнении подведения подземных коммуникаций. Бестраншейная прокладка трубопроводов и кабелей, а также замена ветхих коммуникаций в городах часто осуществляется методом управляемого прокола. Главным преимуществом этого способа является отказ от земляных работ, требующих разрушения дорожных покрытий, зелени и построек, а также возможность осуществления работ в стесненных условиях.

Горизонтально направленное бурение позволяет выполнять работы в гораздо более сжатые сроки, чем традиционные траншейные методы, да и по финансовым затратам ГНБ – значительно экономнее. Хочется отметить и высокую точность бурения, которая обеспечивается приемно-передающей локационной системой, состоящей из локатора-передатчика, расположенного в основании крепления буровой головки и переносного локатора, оборудованного дисплеем, на котором указываются координаты нахождения бура.

По сути, горизонтально направленное бурение включает следующие этапы: геологический анализ и построение траектории бурения, создание пилотного бурового канала, увеличение диаметра ствола пилотной скважины, потягивание трубопроводов, футляров или кабелей. Завершающим этапом т является сверка готовой работы с проектной документацией и сдача объекта заказчику.

На первой стадии проведения работ разрабатываются рабочие котлованы или обустраиваются площадки. Точки входа и выхода бура могут при этом находиться даже на разных уровнях. В рабочие котлованы помещается буровая машина, либо она устанавливается на подготовленную площадку. Если выполняется прокладка свежих коммуникаций, сразу после установки оборудования, выполняется бурение. Если же требуется замена старых трубопроводов, работа начинается с их разрушения.

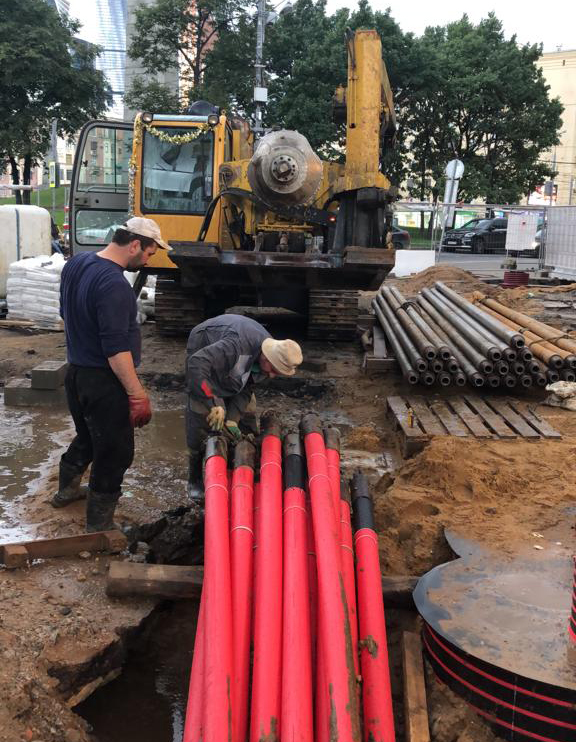

Когда скважина готова, к оборудованию прикрепляются модули новых коммуникаций и, при помощи гидроцилиндра затягиваются в буровой канал через сделанный прокол.

Если вас интересует горизонтально направленное бурение, наша компания готова оказать вам все виды услуг, связанные с данной технологией. Это аренда техники вместе с наемном бригады специалистов, продажа ГНБ установок, локационных систем, смесительных машин и прочего бурового оборудования, инструментария и расходных материалов, производство бурового инструмента по заданным параметрам, обучение управлению буровыми установками.

ГНБ установки, предлагаемые нашей компанией – продукция ведущих концернов США, а также качественные и доступные в цене машины китайских и отечественных производителей. Все установки, реализуемые нами, по мощности, разделяются на категории мини, миди и макси, и их выбор зависит от объемов условий эксплуатации.

У нас вы можете приобрести бентониты и полимеры, а также готовые смеси для приготовления буровых растворов, предназначенных для разных грунтов.

Бурение ГНБ (горизонтально направленное бурение) – так называется новая эффективная технология прокладки подземных коммуникаций с сохранением целостности земного покрова. В России преимущества метода бестраншейного бурения оценили относительно, недавно, но на сегодняшний день эта технология является одним из наиболее перспективных направлений подземного строительства.

Бурение ГНБ не связано с копательными работами, а это позволяет успешно обходить любые препятствия на поверхности. Таким образом, производственно-технические работы можно выполнять в густонаселенных местах, на территории промышленных предприятий, под функционирующими автомагистралями, железными дорогами, аэродромами, под водоемами и прочими объектами природного и искусственного происхождения. Благодаря этому, буровая трасса прокладывается по кратчайшему пути, что существенно снижает трудоемкость процесса и ускоряет выполнение работы. Таким образом, сокращаются финансовые затраты на прокладку подземных коммуникаций.

Суть методики состоит в прошивке недр земли специальным породоразрушающем инструментом, направляемым при помощи локационной установки по заранее намеченной траектории. На первом этапе выполняется прокол и формируется пилотная скважина небольшого диаметра. Долото, из промывочных отверстий которого под давлением подается буровой раствор, проталкивается в заданном направлении гибкой приводной штангой.

Буровой раствор готовится из смеси специального глинопорошка (бентонита) и полимеров. Суспензия уменьшает трение буровой головки и разрушаемых пород, а также, укрепляет стенки бурового канала. После выхода бура на поверхность в заданной точке, его заменяют на расширитель, который протаскивается через ствол скважины в обратном направлении, увеличивая ее диаметр по размерам трубопровода за один или несколько проходов. Далее в буровой канал затягиваются трубы.

Бурение ГНБ осуществляется с помощью комплекса техники, состоящей из буровой машины, локационного аппарата и смесительного агрегата для приготовления бурового раствора. К управлению машинами привлекается трое рабочих – оператор буровой, оператор локационной системы связи и оператор, замешивающий промывочную суспензию.

Незадолго до выполнения бурильных работ, участок подвергается геологическим исследованиям, в ходе которых определяются особенности грунта. В точках входа и выхода бура оборудуются рабочие площадки для расположения оборудования и труб. На пилотной площадке выкапывается яма для сбора и хранения промывочной суспензии. Здесь же устанавливается буровая машина, система приготовления и регенерации раствора, насосное оборудование, электрогенераторы и магазины штанг.

Через каждые 70м по траектории прохождения бура выкапываются разгрузочные колодцы для выхода шлама, образованного остатками пород и промывочной суспензии. Это необходимо для того, чтобы уменьшить давление внутри бурового канала. Пульпа, заполняющая разгрузочные колодцы, затем откачивается мотопомпой и направляется в яму для регенерации.

Прокладку труб методом ГНБ в Москве и Московской области выполняет организация ДВН-Строй.

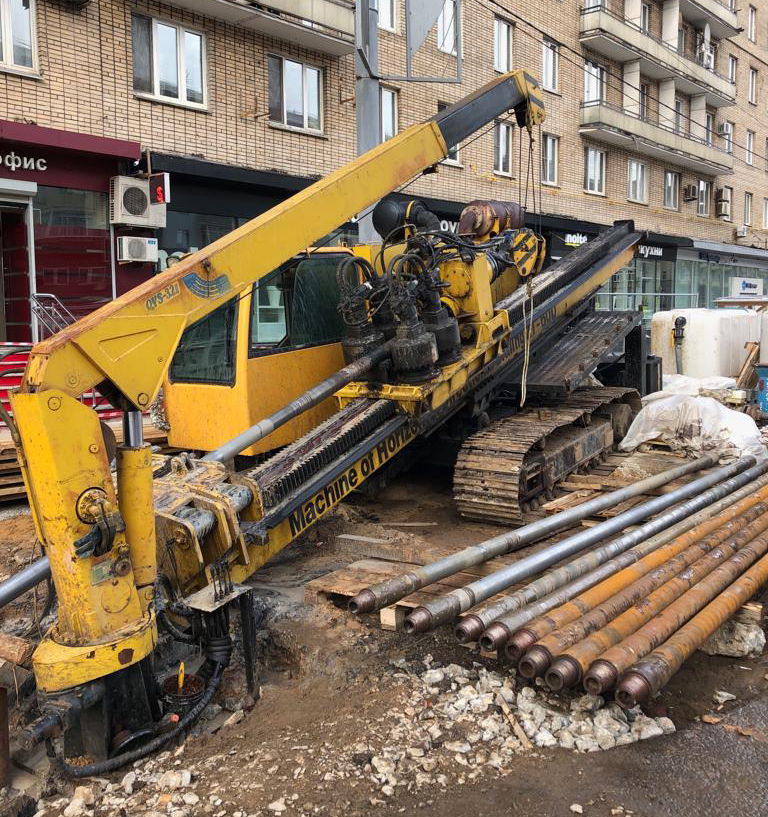

В своей работе мы используем надежную и проверенную временем технику компании Drill TO, а именно установку тяговым усилием 60тонн Drill TO ZT-60. Данная установка ГНБ позволяет прокладывать трубопроводы максимальным диаметром до 1000мм, либо максимальной длиной до 800м.

Немаловажным фактором успеха компании ДВН-Строй является использование высокотехнологичного бурового раствора на основе бентонита Альбрехта-МВ. Данный бентонит является универсальным и подходит для различных типов грунтов: от активных глин до обводненных крупнозернистых песков.

Ориентировочную стоимость работ по прокладке труб ГНБ бурением вы можете посмотреть у нас на сайте в разделе ГНБ цена, либо проконсультироваться по телефону +7-(495)-226-18-50

Однако необходимо помнить, что каждый объект индивидуален, и для формирования окончательной стоимости требуется выезд специалиста на объект и рассмотрение рабочих чертежей: план и профиль прокола, геологические условия для ГНБ бурения.
