55-110CDF
Категории: УСТАНОВКИ ГНБ
| Новая модель в ряде ZT установок Maxi класса. Комплектуется двигателем Cummins мощностью 194кВт. Данного силового агрегата достаточно для работы двух моторов Poclain на вращение - развивающих скорость ведущего вала до 160об/мин. При этом максимальный крутящий момент 28 000Нм. Все это возможно благодаря насосам Sauer-Danfoss на вращение, подачу и обратную тягу. Габариты установки 8800х2280х2500мм и вес 16тонн позволит доставить установку на обычном трале и использовать даже в городских условиях. |
| ... |
| Корпус установки |
| Дизайн корпуса выполнен в новом современном стиле серии ZT. Небольшие габариты располагают к использованию установки в городских условиях. Способствует этому также шумоизоляция внутри корпуса. |
 |
| ... |
| Буровой лафет |
| Лафет рассчитанный на углы забуривания 8-20градусов располагается раме с металлическими гусеницами. Сами гусеницы имеют резиновые проставки, что позволяет использовать установку в условиях с практически любым покрытием, без опасности его повреждения. |
 |
| ... |
| Подача буровых штанг |
| На выбор установка может быть укомплектована автоматической карусельной и кассетной подачей штанг. Также может быть установлена полуавтоматическая подача. |
 |
| ... |
| Задние стабилизаторы |
| Расположенные в задней части два стабилизатора положения фиксируют буровой комплекс не только при бурении, но и при перевозке установки на трале. Управление стабилизаторами производится при помощи выносного пульта оператора. |
 |
| ... |
| Кабина оператора |
| Современная кабина оператора с панорамным стеклом, защитой и возможностью поворота на 90 градусов - дают полный обзор на весь буровой лафет от каретки до тисков. Это позволяет контролировать работу всех систем комплекса не вставая из удобного кресла оператора с множеством регулировок и удобных подлокотников. В кабине есть кондиционер и отопитель для комфортной работы в любое время года. |
 |
| ... |
| Панель управления |
| На против кресла оператора находится ЖК монитор для отображения всех параметров работы бурового комплекса. Расположение монитора не загораживает обзор на узлы установки, в тоже время он находится всегда перед глазами оператора. Дополнительно слева от кресла располагается панель с клавишами управления и дополнительными дублирующими манометрами. |
 |
| ... |
| Анкерная плита |
| В передней части установки расположена плита для забуривания анкеров. Это позволяет надежно зафиксировать буровую установку на месте производства буровых работ. |
 |
| ... |

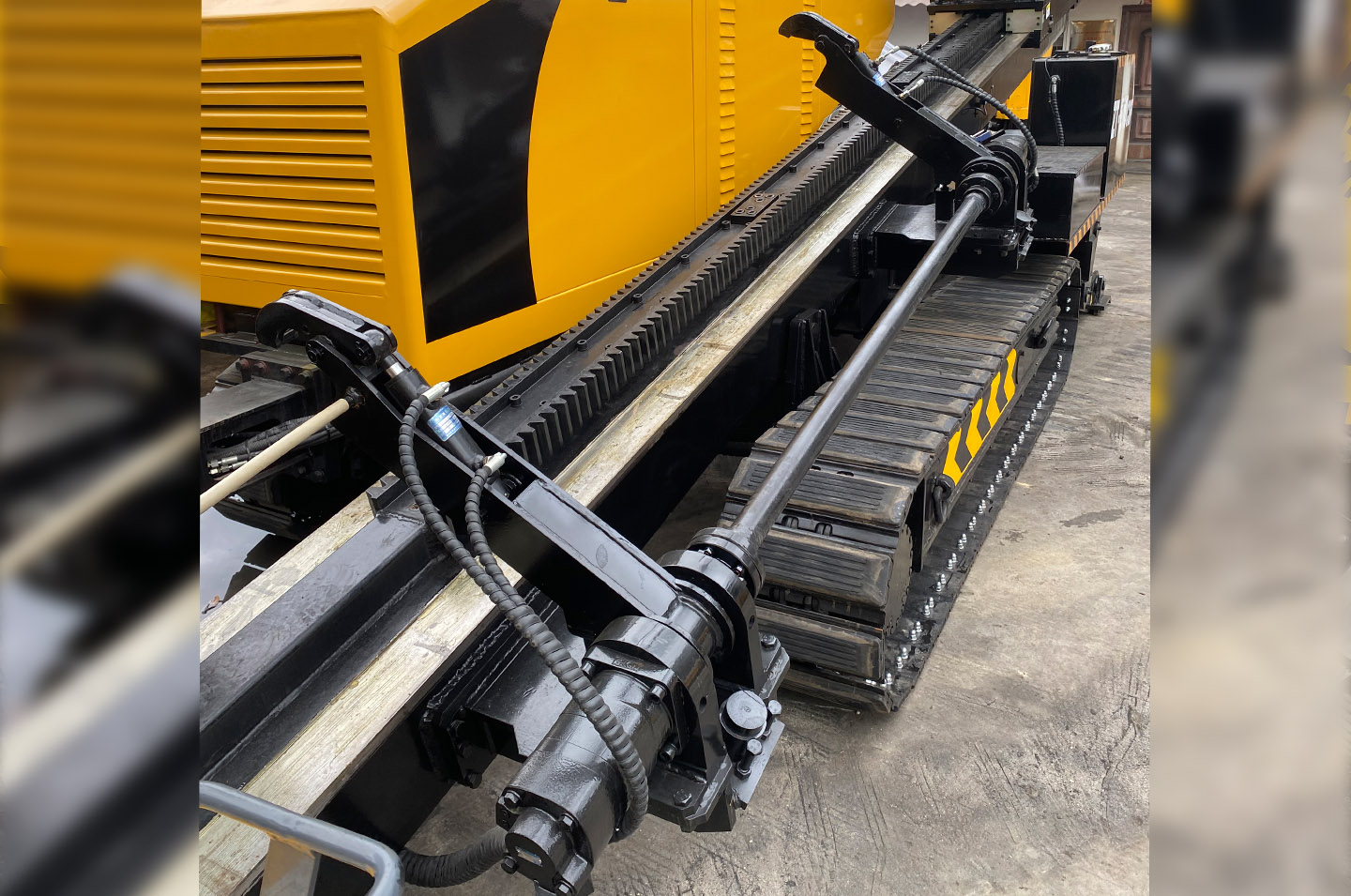

| Редуктор вращения штанг |
| Реечная система привода применяемая на установке позволяет увеличить прочность и плавность хода каретки. Сама каретка оборудована механизмом увеличения тягового усилия до 110тонн, что позволяет в сложных ситуациях без труда сдвинуть колонну буровых штанг и закончить бурение. Два мотора Poclain на вращение - позволяют развить крутящий момент до 28000Нм, при скорости вращения до 160об/мин |
 |
| ... |
| Тиски раскручивания штанг |
| При использовании тисков достигается минимальный износ резьбы буровых штанг. Тиски оборудованы автоматической системой смазки резьбы буровой штанги. |
 |
| ... |
| Бентонитовый насос |
| Буровой насос с керамическими цилиндрами расположен в задней части бурового комплекса. Производительность насоса 650л/мин давление 10мПа. |
 |
| ... |
| Двигатель |
| На модели ZT 55/110CDF установлен двигатель CUMMINS мощностью 194кВт. Данного силового агрегата достаточно для работы всех узлов бурового комплекса. |
 |
| ... |
| Гидравлика |
| Масляные насосы Sauer-Danfoss на вращение, подачу и обратную тягу обеспечивают надежность, стабильность и гарантированную работу гидросистемы установки ГНБ. |
 |
| ... |
| Кран манипулятор |
| На машине установлен кран манипулятор грузоподъемностью 2тонны. Возможна установка крана до 3,2тонны. |
 |
| ... |
| Моющий пистолет |
| Предназначен для очитки бурового инструмента и самой машины после бурения. |
 |
| Длина, мм | 7650 |
| Ширина, мм | 2280 |
| Высота, мм | 2520 |
| Вес установки, кг | 18500 |
| Дизельный двигатель модель | Cummins 6CTA 8.3-C260-30 |
| Мощность двигателя, кВт. | 194 |
| Максимальный крутящий момент, Нм | 27000 |
| Максимальная скорость вращения, об/мин | 0-160 |
| Максимальная сила подачи, т | 55 |
| Максимальная сила протяжки, т | 110 |
| Максимальная подача буровой смеси л./мин. | 650 |
| Угол входа штанги, град | 12-20 |
| Длина буровых штанг, мм | 3000 |
| Диаметр буровых штанг, мм | 89 |
| - |
