ZT-21/32CDF (supreme)
Категории: УСТАНОВКИ ГНБ
Самая продаваемая установка ГНБ марки Drillto. Благодаря совместной работе инженеров компании ООО АЛЬБРЕХТА и Drillto удалось создать идеальную ГНБ установку для городского бурения 3х метровыми штангами. Модель впитала в себя самые последние разработки мира ГНБ. При этом машина имеет не только высокие показатели мощности, но и обладает надежностью, за счет установленной гидравлики DANFOSS и POCLAIN. На данный момент данная модель не имеет аналогов. Ближайшие соседи по классу: Vermeer D24x40, D24x40a, D24x40 S1, D24x40 S2, D24x40 S3, D36x50, D36x50 S2, D40x55, Ditch Witch JT4020, JT40, DDW 20/08, DDW 22/08, DDW 28/09, XCMG XZ200, XZ230E, FORWARD RX25x90
| Размеры и габариты |
| Дизайн и габариты установки Drillto ZT 21/32CDF позволяют с легкостью погрузить ее на трал или прицеп грузоподъёмностью от 10 тонн. Для передвижения используются металлические гусеницы с резиновыми проставками. Это позволяет без труда использовать буровой комплекс в городских условиях на практически любом покрытии, без нанесения вреда покрытию. Установка существует в двух исполнениях: с манипулятором - 6370х2190х2380мм вес - 10 770кг без манипулятора - 6500х2190х2380мм вес - 11 510кг |
 |
 |
| ... |

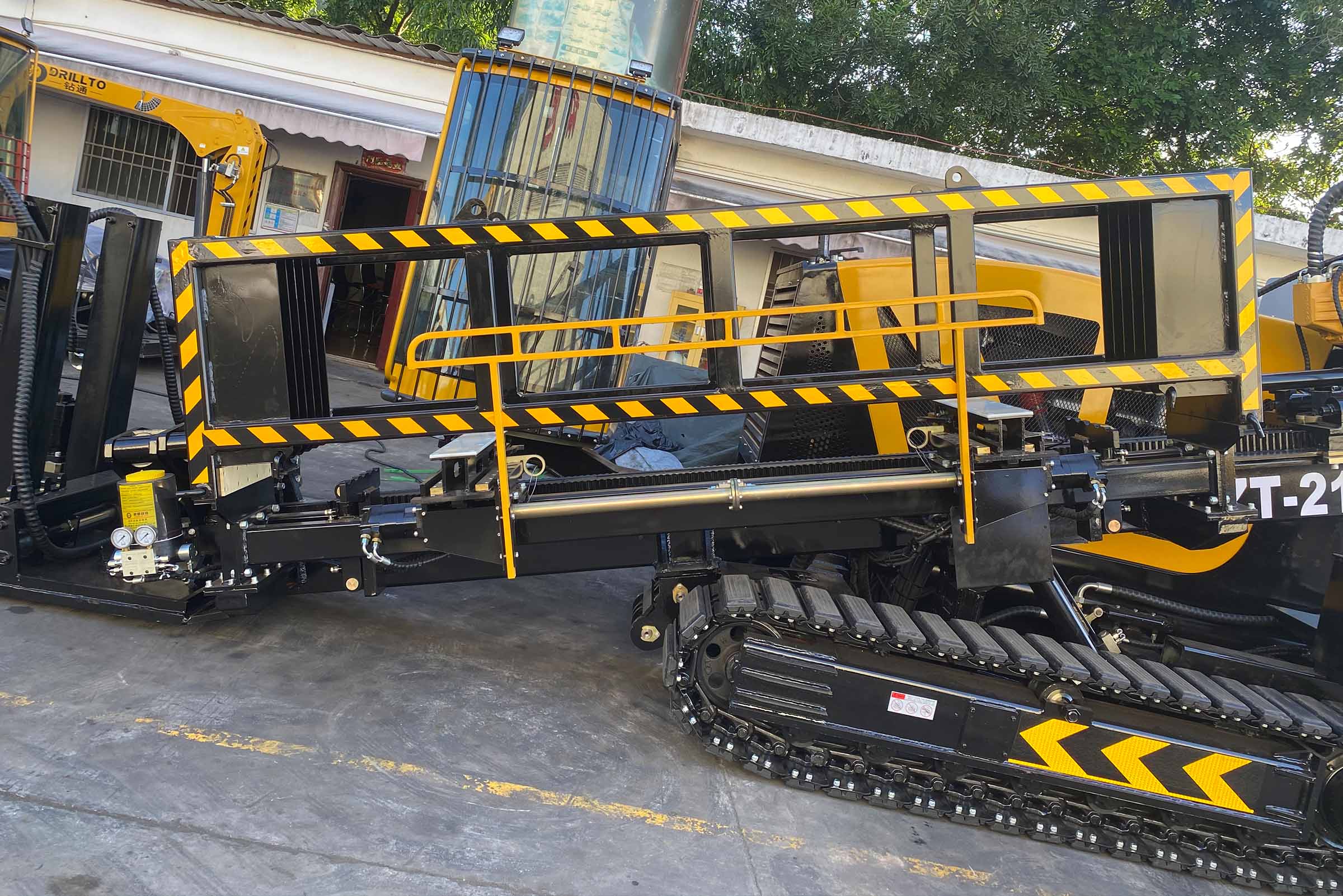

| Система регулировка угла лафета |
| Преимуществом данной модели является наличие двухточечной системы регулировки угла бурового лафета. Это позволяет установить такие углы забуривания: Установка с манипулятором - 7-17.2 градуса Установка без манипулятора - 14-22 градуса |
 |
 |
| ... |

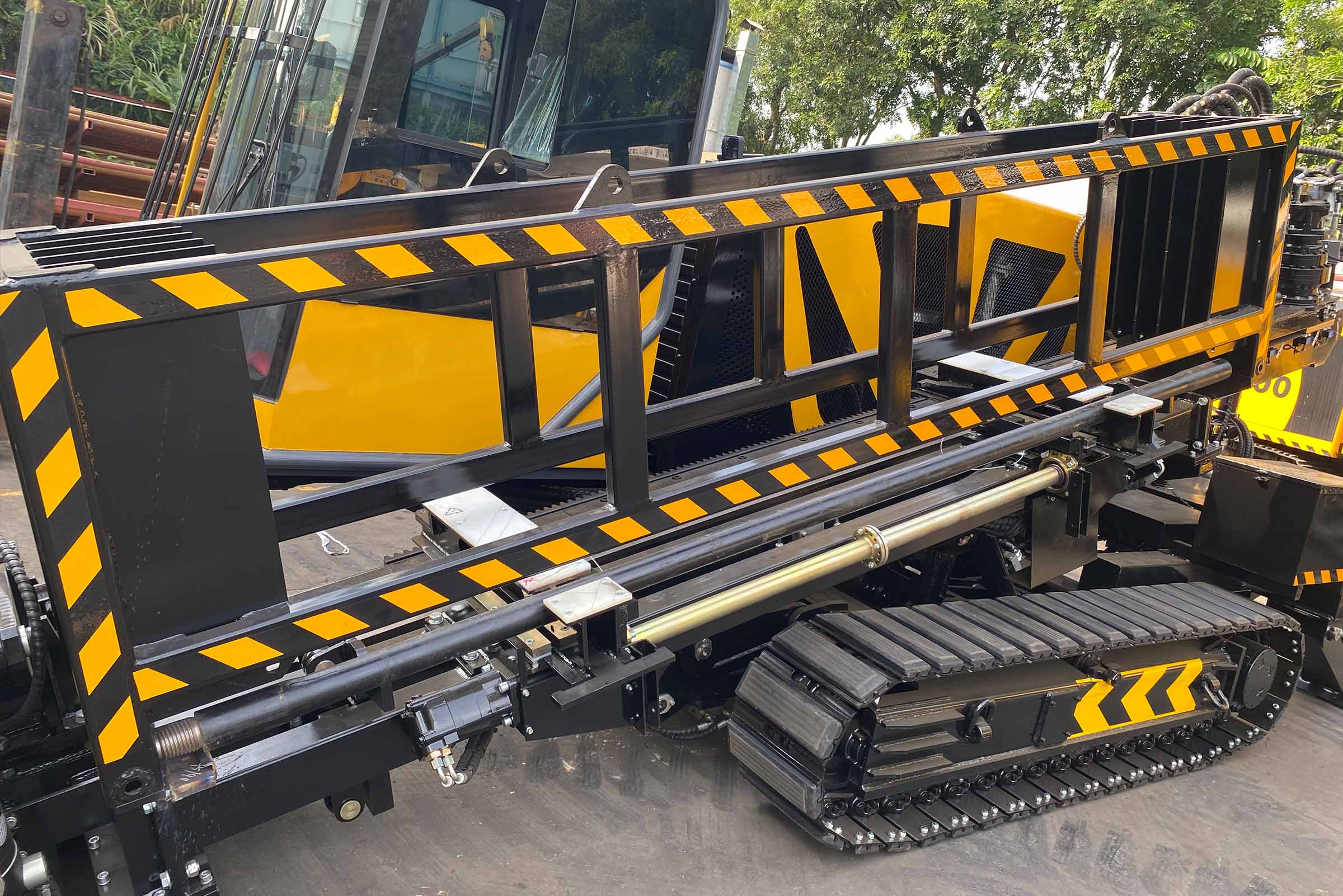

| Автоматическая подача штанг На буровом комплексе установлена кассета для буровых штанг. Система автоматической подачи обеспечивает скорость и удобство в работе оператора буровой установки. В зависимости от комплектации установка может быть оборудована: Одной кассетой на 45 буровых штанг. Двумя кассетами вмещающих по 24 штанги каждая. |
 |
 |
| ... |
| Задние стабилизаторы Два автоматических стабилизатора расположены в задней части машины обеспечивают устойчивость установки во время транспортировки и бурения. |
 |
| ... |

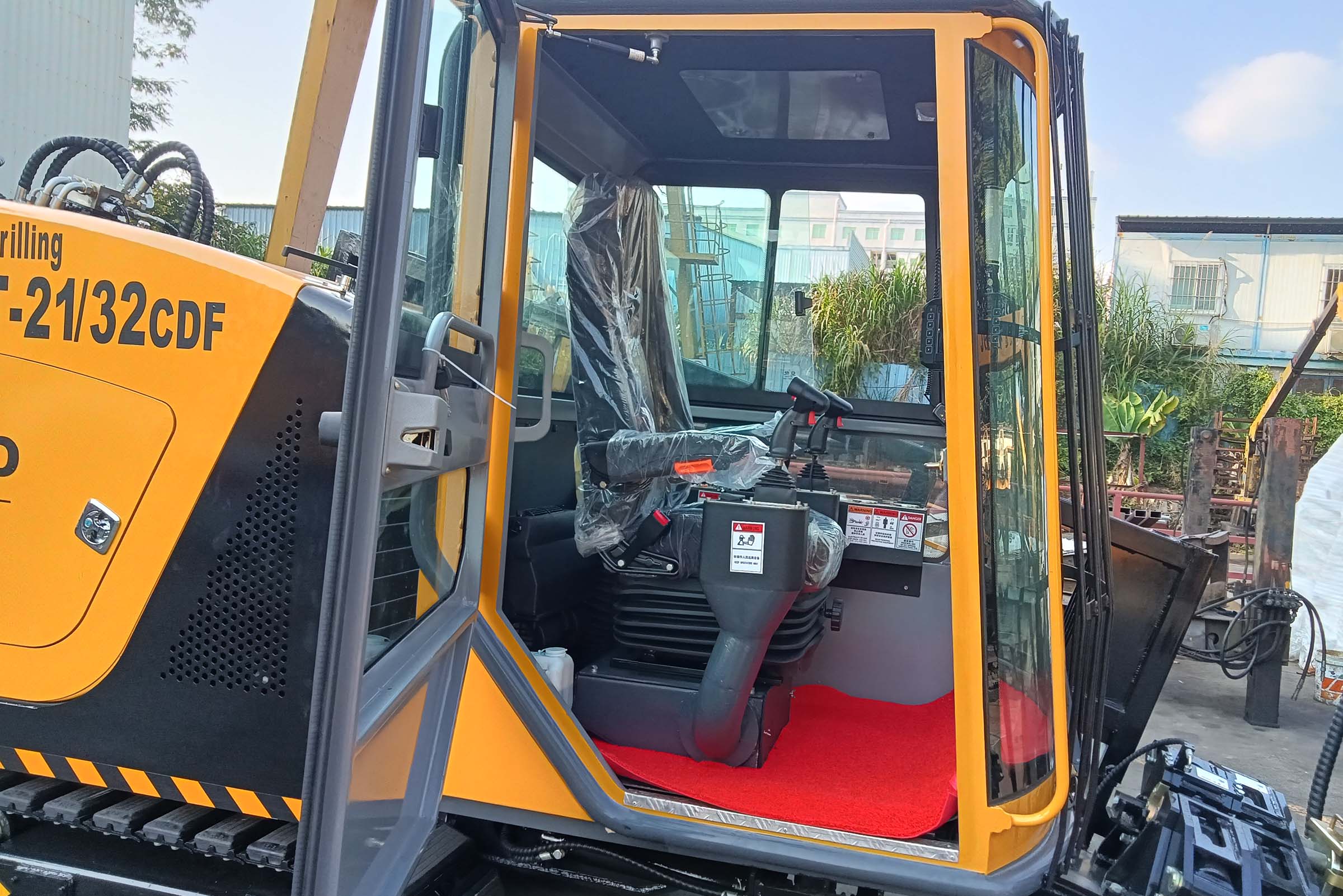

| Поворотная кабина оператора |
| Новый дизайн кабины буровой установки Drillto ZT 21/32CDF с огромным окном дает оператору отличный обзор на весь буровой лафет от каретки и до тисков машины. Стекло оборудовано стеклоочистителем, а также защитной решеткой. Угол поворота кабины - 90 градусов. |
 |
| ... |

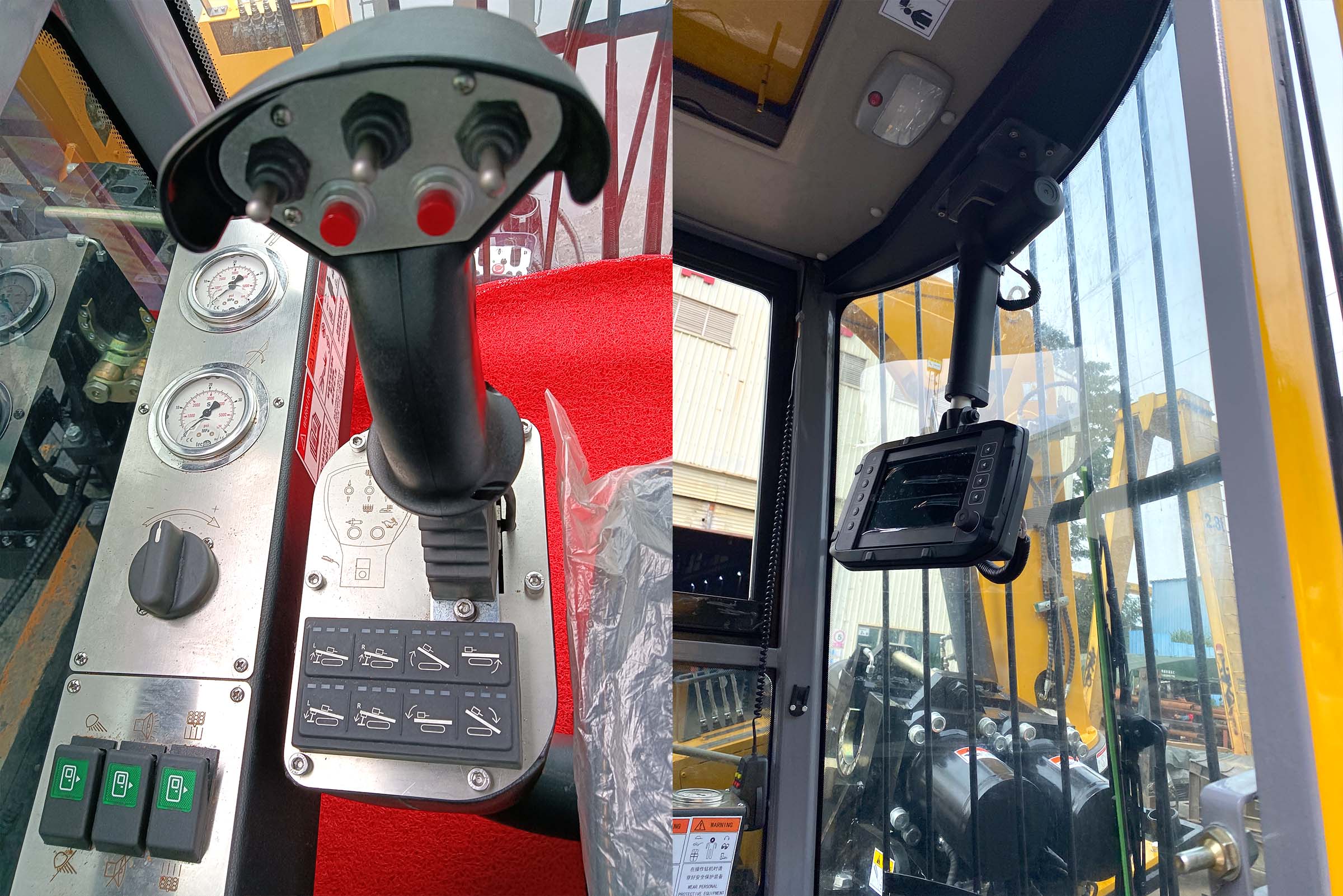

| Панель управления комплексом |
| Обновленный дизайн места оператора включает в себя. Новое удобное кресло с множеством настроек. Джойстики управления высокого качества расположены напротив подлокотников, фиксируются, тем самым позволяя оператору без усталости работать более длительное время. |
 |
| ... |
| Дисплей |
| Прямо перед местом оператора на специальном выдвижном креплении расположен дисплей для отображения всей необходимой информации о состоянии установки ГНБ. Также справа в нижней части дисплея находится регулятор управления бентонитовым насосом, который позволяет пропорционально управлять подачей бурового раствора в процессе бурения непосредственно из кабины оператора. |
 |

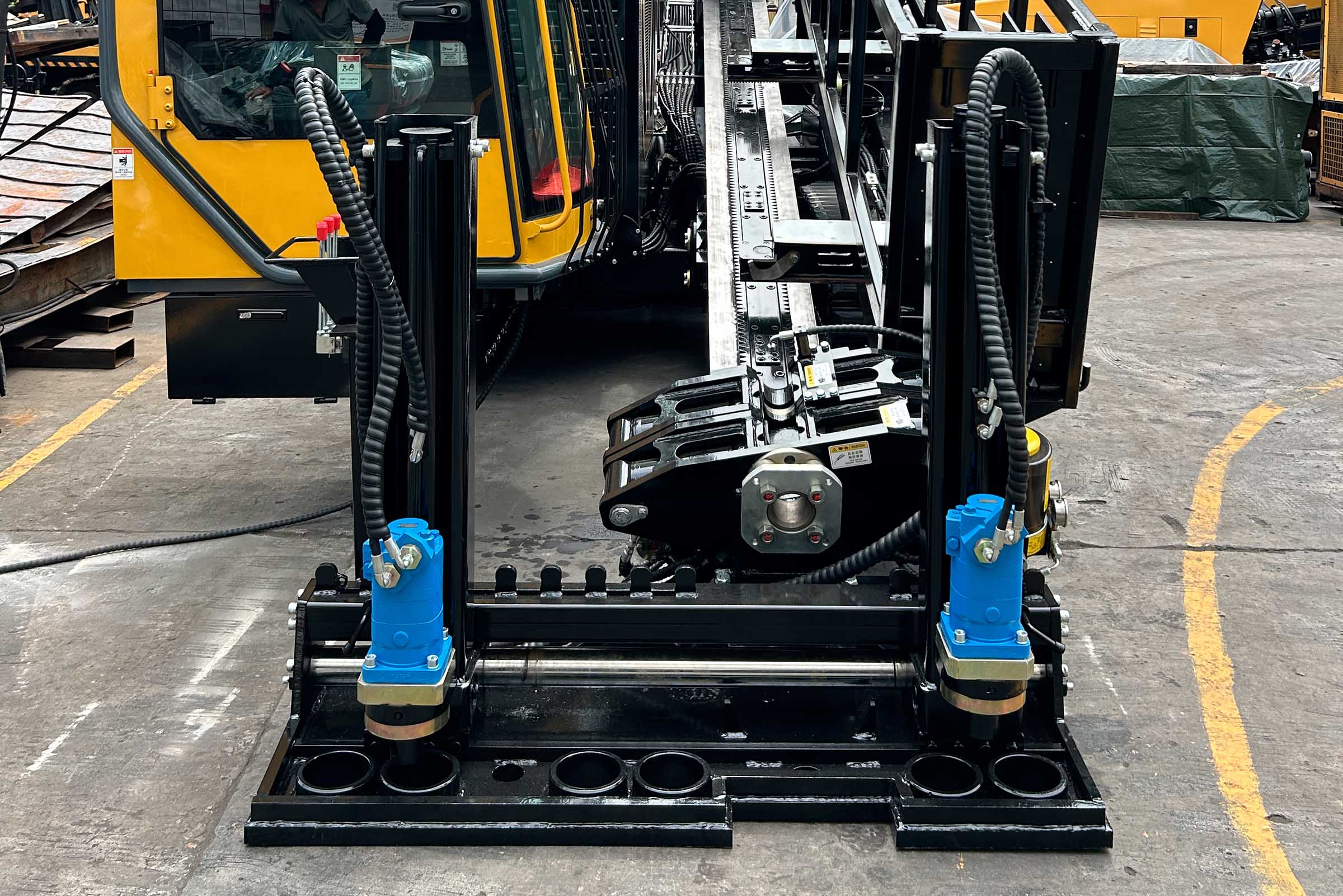

| Анкерная плита |
| В передней части бурового комплекса расположена анкерная плита для автоматического забуривания анкеров, которые надежно закрепляют машину на объекте. Обеспечивая устойчивость, безопасность установки. Забуривание, в зависимости от комплектации, производится либо двумя анкерителями расположенными на плите, либо специальным анкерителем, который монтируется на манипулятор. |
 |
 |
| ... |

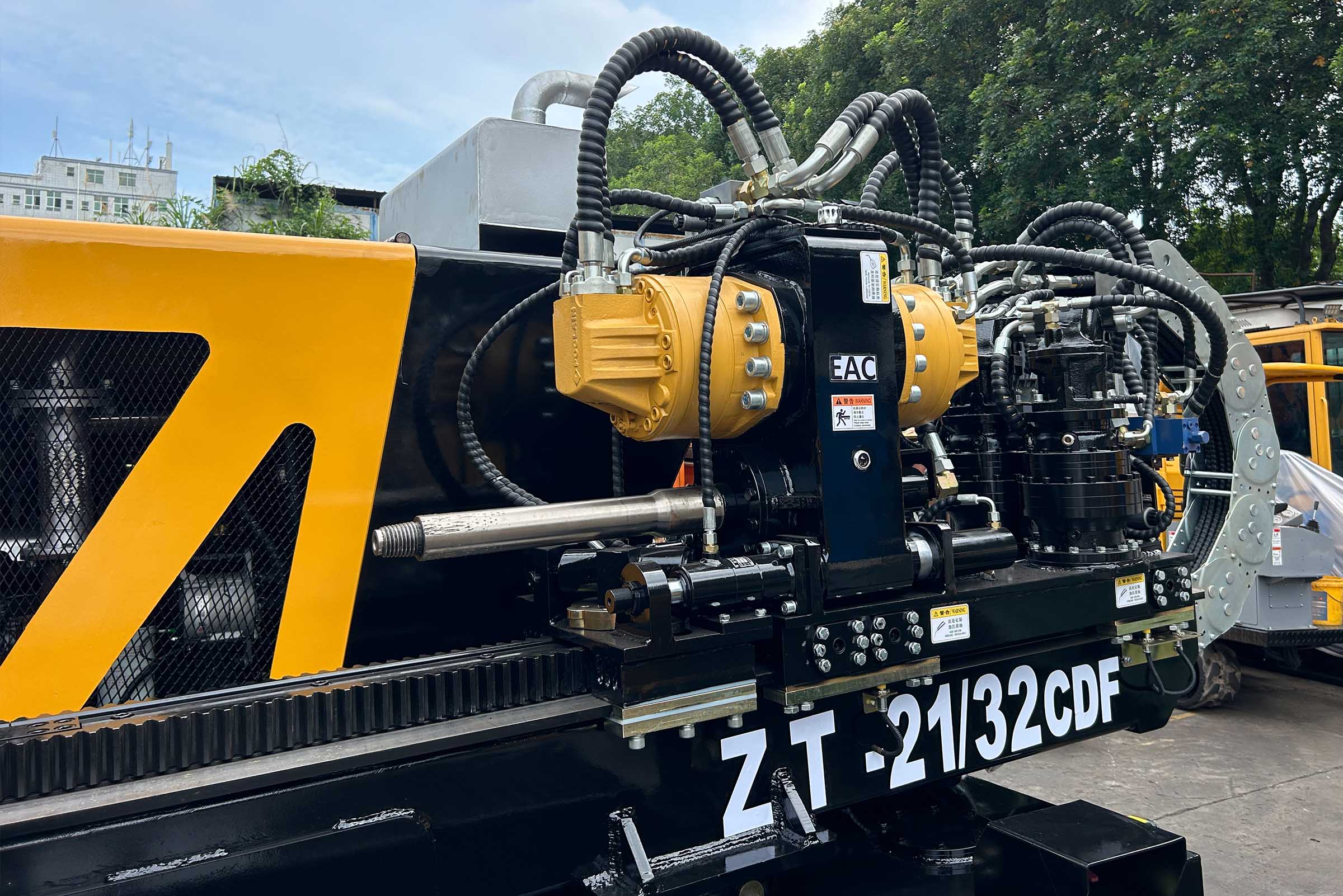

| Редуктор вращения штанг (каретка) |
| Тип системы привода редуктора - реечный, дает не только плавность хода, но и увеличенный запас прочности системы. За вращение отвечают - 2 мотора марки Poclain. |
 |
| ... |

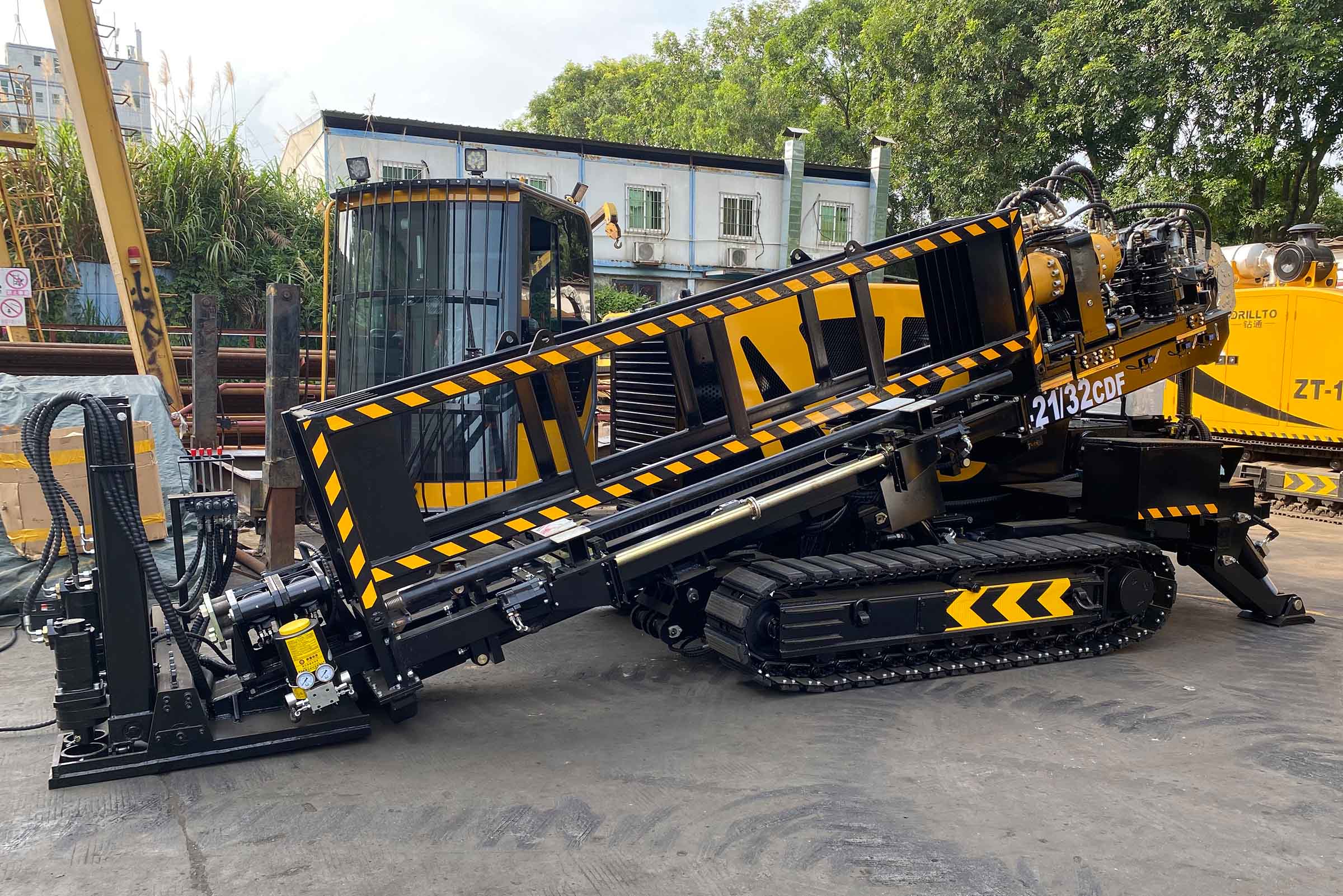

| Запатентованная система дотяжки |
| За счет двух специальных цилиндров расположенных на каретке у модели ZT 21/32CDF есть возможность сдвинуть колонну с буровым инструментом с усилием дотяжки в 32 тонны. Это позволяет без труда начать бурение после недолгого простоя или в аварийных ситуациях. |
 |
| ... |

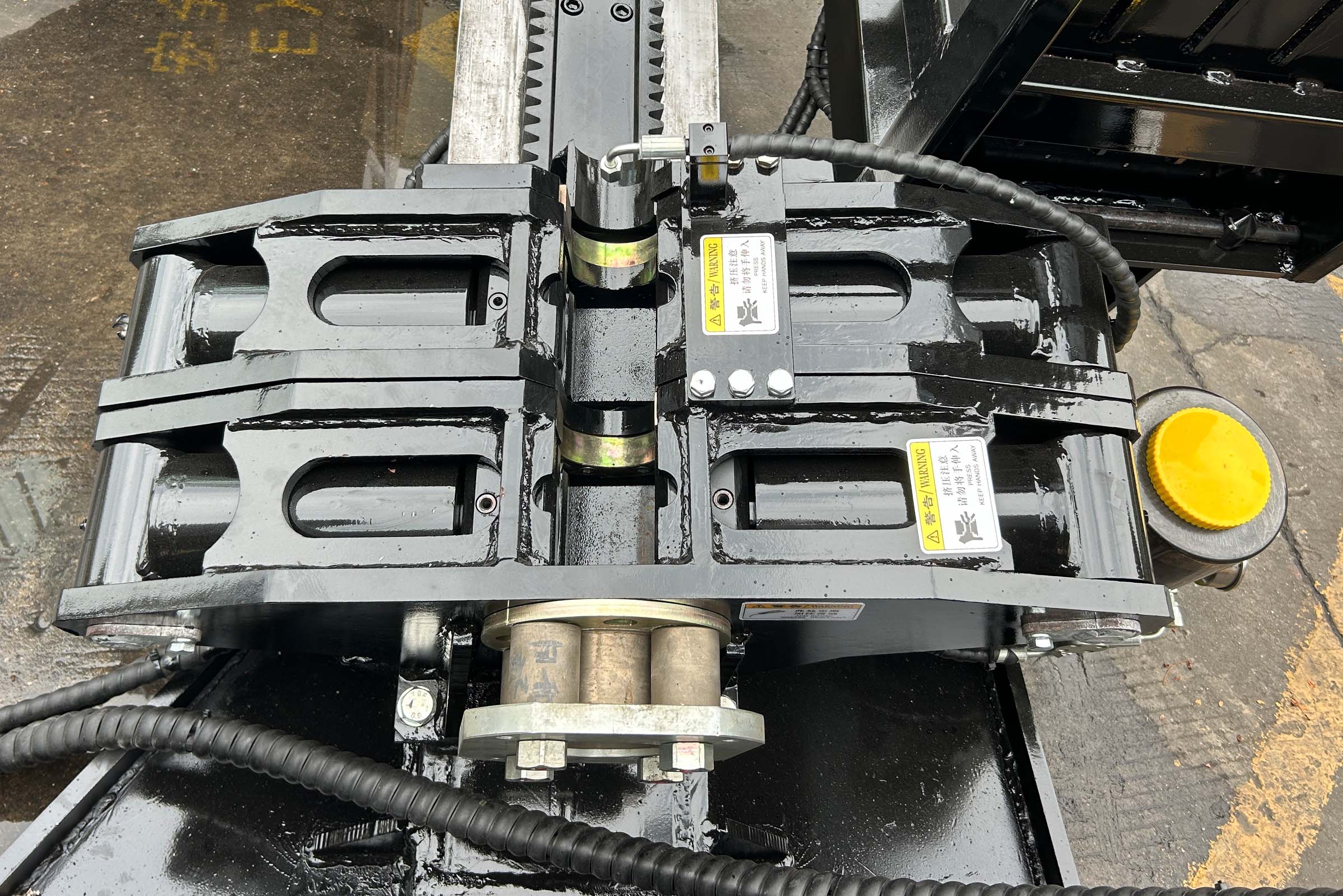

| Тиски для буровых штанг |
| Перед плитой в передней части лафета расположены тиски для закручивания/раскручивания буровых штанг. За счет которых достигается минимальны износ резьбы на буровом замке штанги при бурении. Тиски оборудованы системой автоматической смазки. В передней части тисков есть резиновая пластина для очистки штанг. |
 |
| ... |

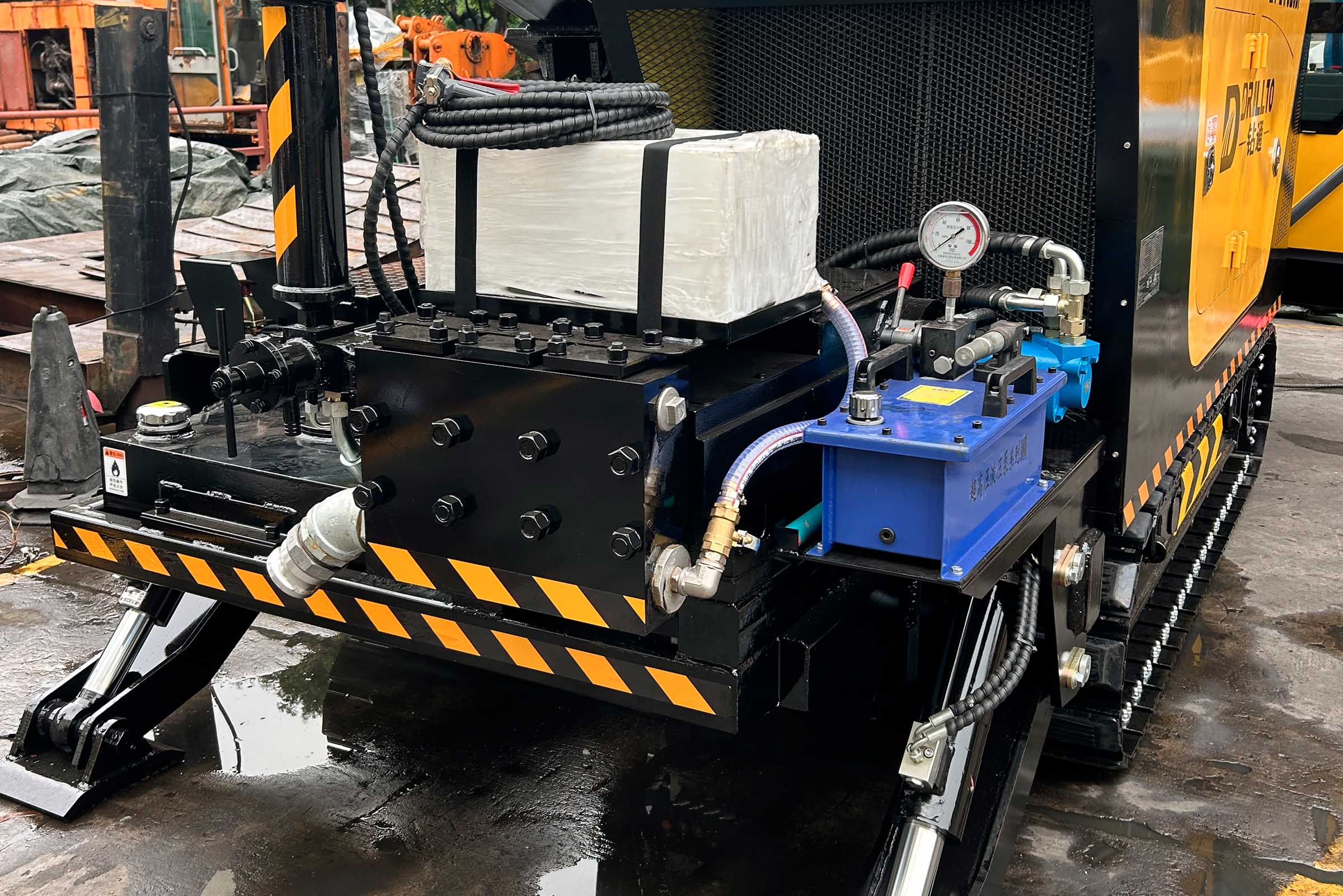

| Буровой насос |
| На модели ZT 21/32CDF установлен современный, мощный бентонитовый насос. Основные особенности которого: Пропорциональное управление подачей бурового раствора прямо из кабины оператора установки ГНБ. Керамические цилиндры. Клапан зарывающийся при движении зажима тисков. В верхней части расположен бак для незамерзающей жидкости. Мощность - 360 л/мин. |
 |
| ... |
| Вертлюг |
| На машине установлен бентонитовый вертлюг YH |
 |
| ... |

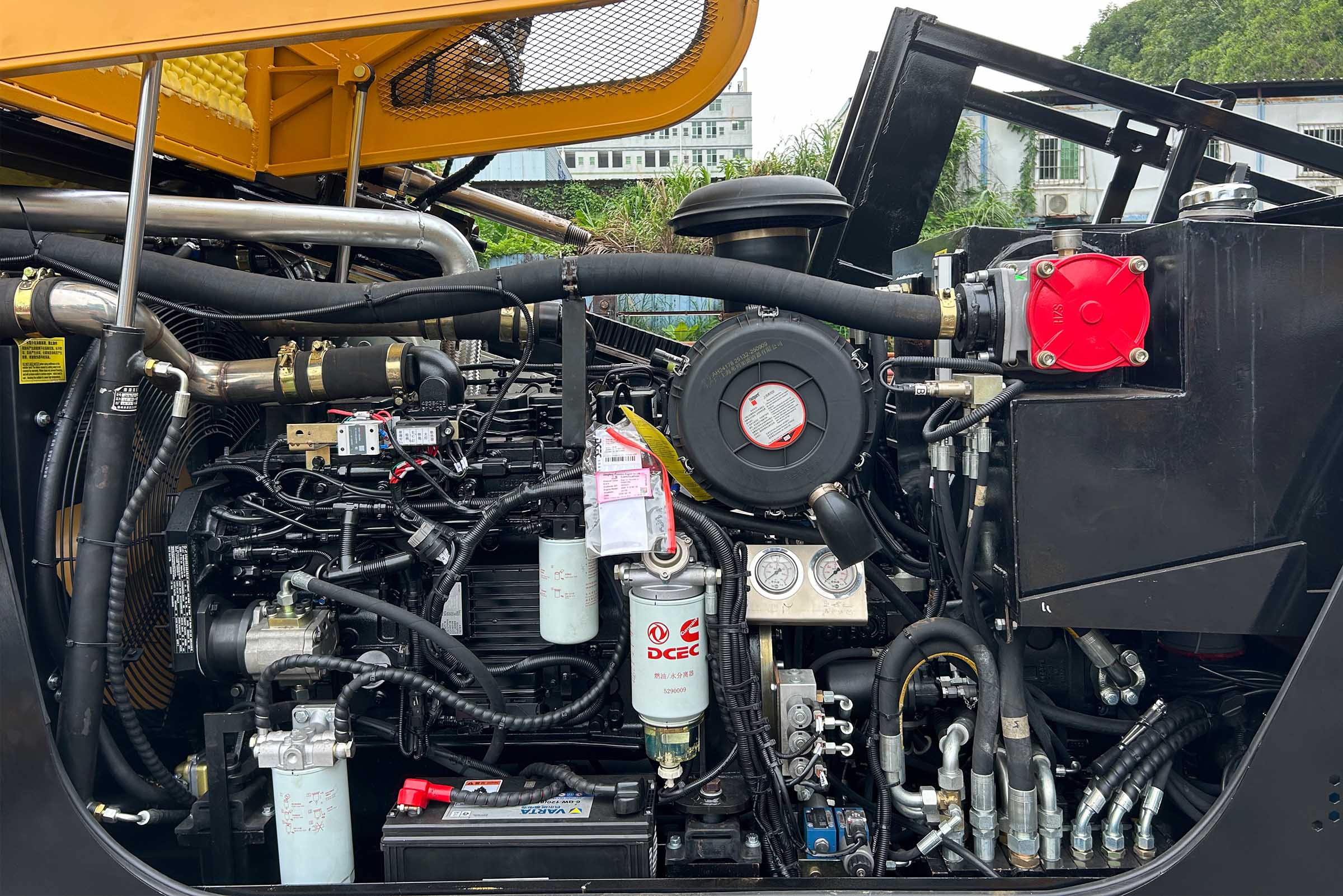

| Силовой агрегат (Двигатель) |
| Машина комплектуется двигателем Cummins Мощность двигателя 133кВт, 2300об/мин. Капот двигателя откидной, обеспечивает легкий доступ ко всем основным фильтрам, и агрегатам для технического обслуживания. По желанию заказчика капот может быть оборудован механизмом для поднятия. |
 |
| ... |

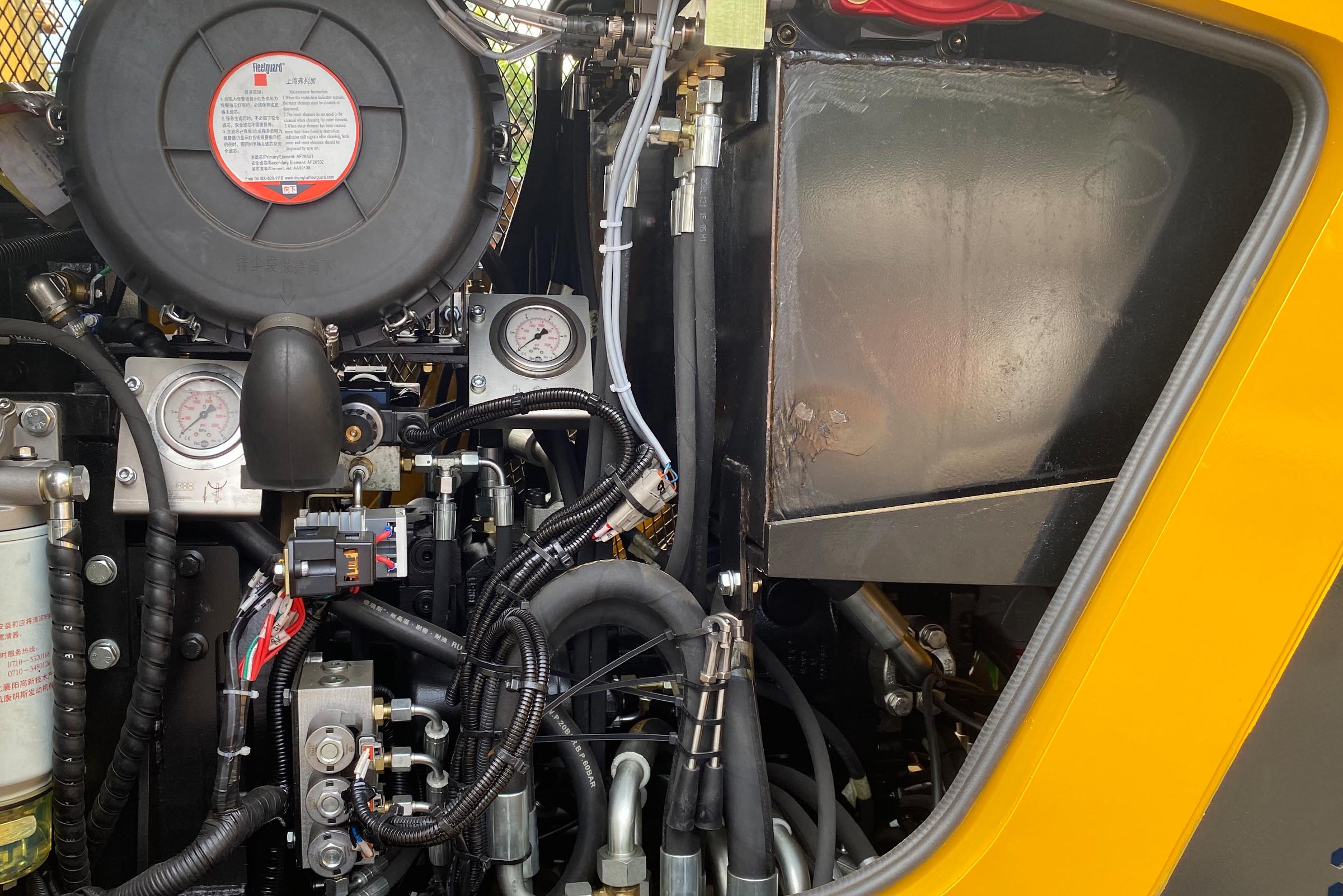

| Гидравлическая система установки |
| Основные элементы гидравлической системы составляют агрегаты таких производителей как Danfoss и Poclain. Это обеспечивает долговечность, экономичность и стабильность работы гидросистемы. |
 |
| ... |

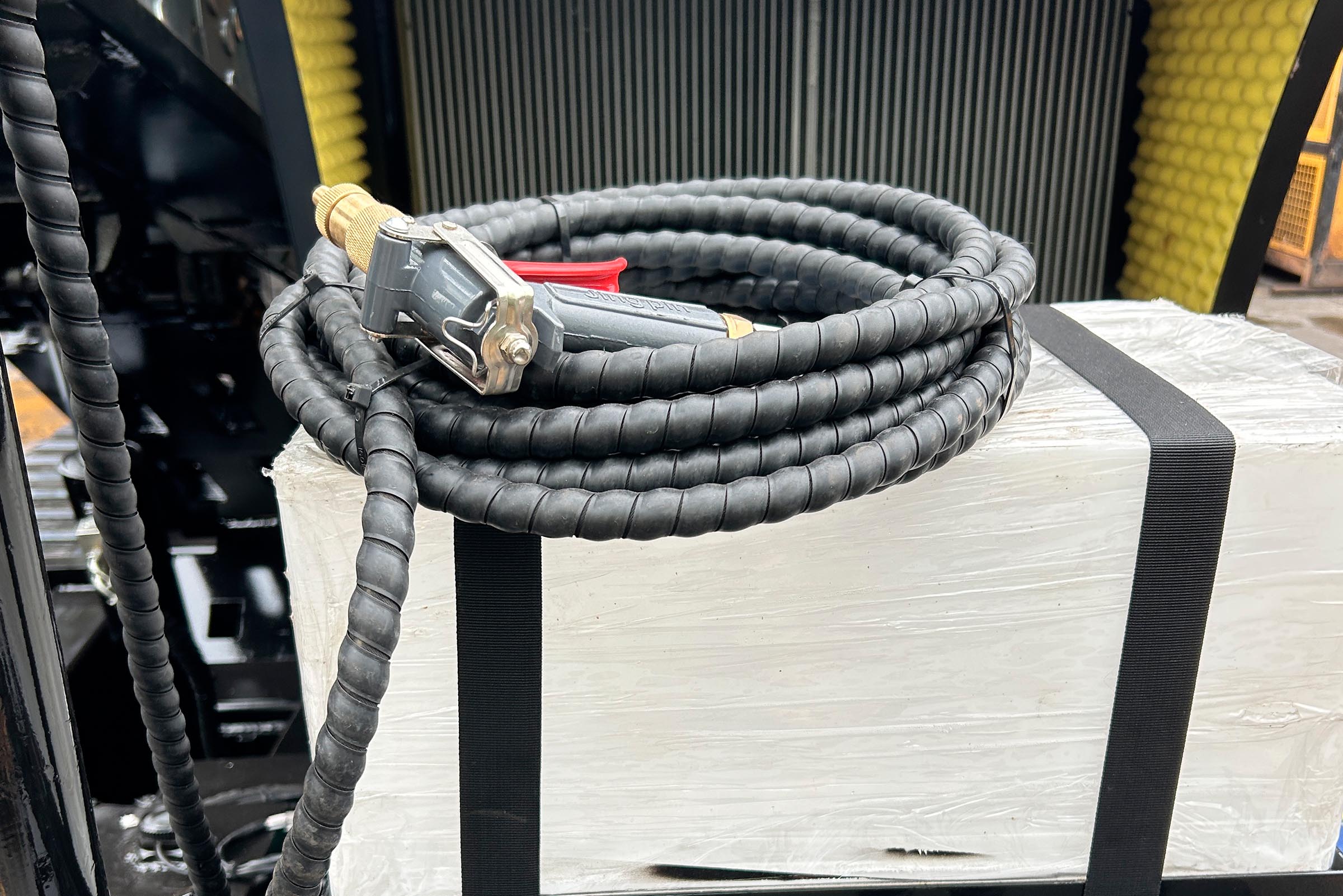

| Моющее ружье |
| Предназначено для очистки бурового инструмента от грязи и бурового раствора после выполнения буровых работ. Небольшой, но очень полезный аксессуар, входит в комплект. |
 |
| ... |
| Кран манипулятор - забуриватель |
| В зависимости от комплектации на установке Drillto ZT 21/32CDF может быть установлен кран-манипулятор грузоподъемностью до 2х тонн. Позволяет не только производить погрузочно-разгрузочные работы, но и с помощью специального забуривателя анкерить плиту. |
 |
| Установка ГНБ | С Манипулятором |
| Длина, мм | 6370 |
| Ширина, мм | 2190 |
| Высота, мм | 2380 |
| Вес установки, кг | 10 770 |
| Дизельный двигатель модель | Cummins QSB5.9-C180 |
| Мощность двигателя, кВт. | 133 |
| Обороты вращения, сила 1-скорость | 8553 / 0-91 |
| Обороты вращения, сила 2-скорость | 5710 / 0-138 |
| Обороты вращения, сила 3-скорость | 2850 / 0-276 |
| Максимальный крутящий момент, Нм | 8553 |
| Максимальная скорость вращения, об/мин | 276 |
| Максимальная сила подачи, т | 21 |
| Максимальная сила протяжки, т | 32 |
| Максимальная подача буровой смеси л./мин. | 360 |
| Угол входа штанги, град | 7-17,2 |
| Длина буровых штанг, мм | 3000 |
| Диаметр буровых штанг, мм | 60 |
| - | |
| Установка ГНБ | Без манипулятора |
| Длина, мм | 6 700 |
| Ширина, мм | 2 190 |
| Высота,мм | 2 380 |
| Вес установки, кг | 11 510 |
| Дизельный двигатель модель | Cummins QSB5.9-C180 |
| Мощность двигателя, кВт | 133 |
| Обороты вращения, сила 1-скорость | 8553 / 0-91 |
| Обороты вращения, сила 2-скорость | 5710 / 0-138 |
| Обороты вращения, сила 3-скорость | 2850 / 0-276 |
| Максимальный крутящий момент, Нм | 8553 |
| Максимальная скорость вращения, об/мин | 276 |
| Максимальная сила подачи, т | 21 |
| Максимальная сила протяжки, т | 32 |
| Максимальная подача буровой смеси, л/мин | 360 |
| Угол входа штанги, град | 14-22 |
| Длина буровых штанг, мм | 3000 |
| Диаметр буровых штанг, мм | 60 |
